波紋管補償器在鋼廠的應用

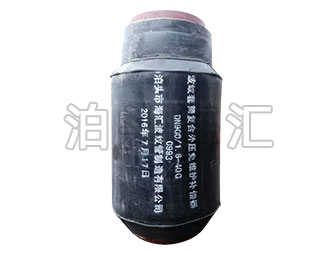

    為了防止鋼廠蒸汽管道升溫時，由于熱伸長或溫度應力而引起管道變形或破壞，需要根據蒸汽管道的熱伸長量及應力計算，設置適應管道溫度變形的波紋管補償器，用于吸收管道的熱伸長，從而減小管壁的應力。蒸汽管道的敷設方式分為架空敷設、地溝敷設和直埋敷設，目前鋼廠內蒸汽管道多采用架空敷設。補償方式盡量采用自然補償，即充分利用管道本身的柔性來補償管道的熱膨脹，但當自然補償不能滿足要求時，須增設補償器。常用的補償器有方形補償器、波紋補償器和套筒補償器等。自然補償是利用管路幾何形狀所具有的彈性來吸收熱變形，其缺點是管道變形時會產生橫向位移。方形補償器由管子彎制或由彎頭組焊而成，利用剛性較小的回折管撓性變形來補償管道的熱膨脹，雖在制造和維修方面方便，但由于管道彎頭數量的增多，會加大蒸汽管道的壓降，介質流動阻力大、熱損失大且占地面積大。套筒補償器用于蒸汽管道時，占地小，介質流動阻力小，但其維修工作量大。波紋補償器是用單層或多層薄壁金屬管制成的具有軸向波紋的管狀補償設備。工作時，它利用波紋變形吸收管道的熱伸長來進行管道的熱補償。蒸汽管道上使用的補償器，多用不銹鋼制造。波紋補償器按補償方式分為軸向、橫向和角向等形式。在采用波紋管補償器用于蒸汽管道時，管道只發生軸向變形；其結構緊湊，占地面積小，補償器本身有較高的壓力承受能力和蝕能力，介質流動阻力小且不用專門維修。為了蒸汽管道的穩定性，在蒸汽管道上設置若干固定點，將管道分為若干補償管段，分別進行熱補償，從而各個金屬補償器的正常工作。
