供熱管網各管段波紋膨脹節如何選型

供熱管網系統的設計，由于受到各種因素的制約，管網的走向和支撐體系往往是相當復雜的。管網設計者應按照管網的布置、流動介質、工作壓力、工作溫度、管道各波紋膨脹節的型式。根據管道安裝設計的一般要求：管道布置應整齊有序、橫平豎直、集中成排、便于支撐。不論一個管網如何復雜，都可以用固定支架、次固定支架將它們劃分為一些形狀比較簡單的獨立管段，例如：直管段、L型管段、Z型管段、Ⅱ型管段等，再根據管段的變形，選擇波紋膨脹節類型。

波紋管補償器的種類很多，正確選型非常重要。管網設計一開始，即在管網走向、支撐體系（包括固定支架、導向支架等）設計的同時，要綜合考慮金屬補償器的選型和布置方式，使其補償能力，或者補償能力時，選用的膨脹節，同時滿足支架的受力要求。

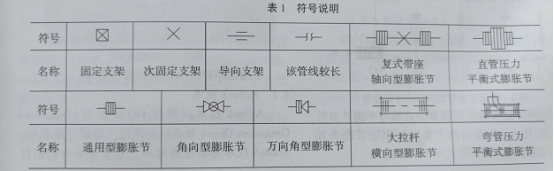

按波紋膨脹節的位移型式，可分為軸向型、橫向性、角向型及壓力平衡型膨脹節。通常，軸向型波紋膨脹節用以吸收管線膨脹節的軸向位移；橫向型波紋膨脹節用以吸收垂直于膨脹節的軸向位移；橫向型膨脹節用以吸收垂直于膨脹節軸線的橫向位移；角向型膨脹節以2-3個配套使用，用以吸收單平面一個方向或多個方向的橫向變形；萬向角型膨脹節，同樣以2-3個配套使用，可以吸收在空間系統中的多方向的角向位移；壓力平衡型膨脹節能夠平衡壓力推力，用于不允許有較大推力的場合。表1為上面提到的幾種典型管段中膨脹節的選型作簡要介紹：
