注填式和普通套筒補償器的區別

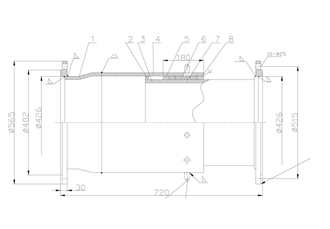

注填式套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。使用壽命長、疲勞壽命與管道相當。滑動表面經處理，在鹽水、鹽溶液等環境下蝕性能好，是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。 注填式套筒式補償器適用于介質工程壓力≤2.5MPa，介質溫度-40℃~600℃。

結構特點：

1、通過芯管沿管道軸線方向相對的滑移運動，吸收管道的熱態伸長、冷態縮短，來釋放管道的熱應力。

2、特種密封劑通過止回注料咀注入，使內處套之間在平衡的密封壓力下實現滑動密封，可以在工作中進行維修。

3、依靠導向軸承承受管道的側向力，實現內、處套相對運動的高同軸度，防止擦傷電鍍內套，使管道運行狀態下的密封、、。

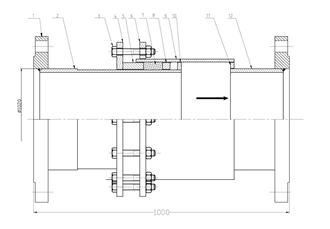

普通套筒補償器

普通套筒補償器主要有套筒(芯管),外殼,密封材料等組成。用于補償管道的軸向伸縮及任意角度的軸向轉動.具有體積小補償量大的特點適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。

套筒式補償器的內套筒與管道連接,采用自壓式動密封的原理與結構,它可以隨著管道的伸縮在外殼內進行自由滑動,能適應任何管道的密封要求.外殼與內套筒之間采用石墨盤根進行密封,能適用溫度-40至150。

注填套筒補償器優點：

1、注填套筒補償器密封材料鱗狀石墨，普通套筒密封材料為石墨盤根,普通套筒補償器不可以使用帶不銹鋼絲石墨盤根，因為螺栓的力量不能壓緊帶不銹鋼絲石墨盤根。鱗狀石墨密封性能、耐溫性能都強于石墨盤根。并且鱗狀石墨注料均勻，可長時間使用，維修方便。

2、現場維修：注填套筒可以在工作中進行維修，不需要泄壓。
