波紋補償器波形結構的分類

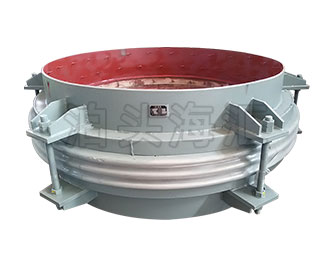

波紋補償器由波紋元件及接管（筒節）、導流筒、外護管、端板等相關結構件構成。在冶金、石油、化工、電力、供熱和制冷系統以及低溫設備中獲得了成功的應用。與一般的管道元件不同，波紋管是用相當薄的材料制作而成，以便使它具有足夠的柔性，可以吸收在使用中預期出現的機械位移和熱位移，也能起到吸振降噪的作用。在設計、制造、運輸、安裝和測試等各個環節都   注意這種產品的   之處。

波紋管是波紋管補償器的核心部件，是其關鍵功能元件。波紋管補償器的性能主要取決于波紋管元件。

波紋管的波形結構分為U形、Ω形、S形、C形等，不同的波形有不同的性能特點。

1、U形波紋管的特點：U形波紋管是目前應用   多的一種波形。其特點是：在同等壁厚條件下承壓能力較高，補償能力較大，應力分布均勻，疲勞壽命較高，綜合性能好。U形波紋管的性能主要取決于壁厚、波高、波距、層數等。

2、Ω形波紋管的特點：Ω形波紋管特點是截面能耐高壓，但補償能力低，剛度值低。適用于壓力高、位移量小、撓曲小的場合使用，制造工藝復雜。

3、C形波紋管的特點：C形波紋管特點是承壓能力較高，補償能力低，剛度值高，制造工藝簡單。一般情況下不采用。

4、S形波紋管的特點：S形波紋管特點是承壓能力較高，但補償能力略低，工藝性較差，制造比較復雜，但不易產生應力集中，波紋管受力狀態較好，剛度值低于U形。在既要耐壓高，又要求較大位移時，可采用S形波紋管。

5、目前，波紋管補償器絕大多數采用U形波紋管。U形波紋管工藝性好，便于加工，耐壓能力和補償能力較好，無增強U 型波紋管一般適用于壓力2.5MPa以下場合。

U形波紋管按層數分類：可分為單層波紋管和多層波紋管。單層波紋管由一層管壁組成，容易制造，但補償能力一般。多層波紋管由多層管壁組成，如同多個薄片彈簧，因而剛度小。與單層波紋管相比，在總的管壁厚度和波形相同條件下，多層波紋管容易變形，補償能力大。變形所產生的應力較小，疲勞。因此，它可滿足大補償量與高壓力沖擊的要求（單層波紋管要求管壁薄，波紋深；多層波紋管要求管璧厚，波紋淺）在   的工作條件下，即   的壓力、補償量與疲勞壽命下，多層波紋管比單層波紋管外徑較小，長度較短。使得多層波紋膨脹節結構緊湊，可節省材料，制造時成形容易。由于波高小，設置外套筒保護容易，安裝支撐和間隔方便。當波紋膨脹節用于腐蝕環境時，多層波紋管只需在內、外層用   材料制造，因而可節省貴重金屬。有時為了，內、外層可用較大板厚的材料制造。此外，如果管壁內層由于某一原因，如腐蝕、缺陷、疲勞、安裝等而出現裂紋，雖然內層已經泄漏，但其它層仍能起密封作用，這樣多層波紋膨脹節不易出現突發性破壞，可延長檢修周期。
