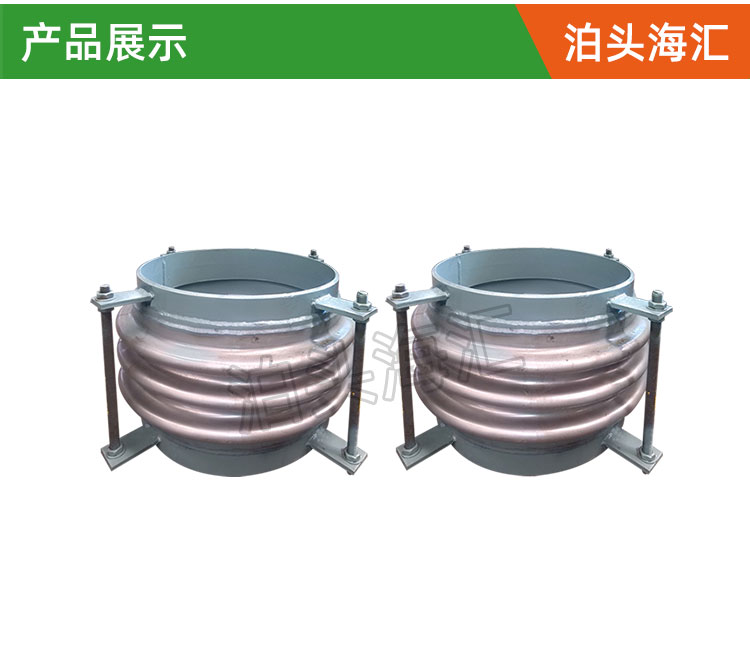

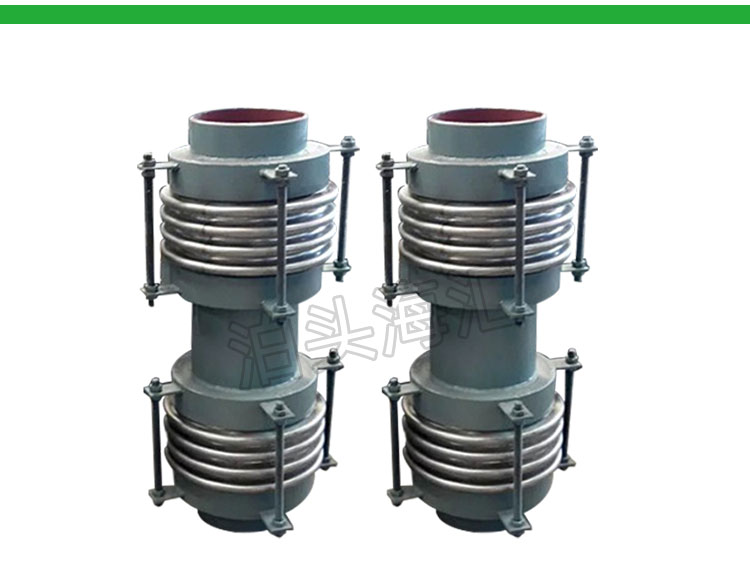

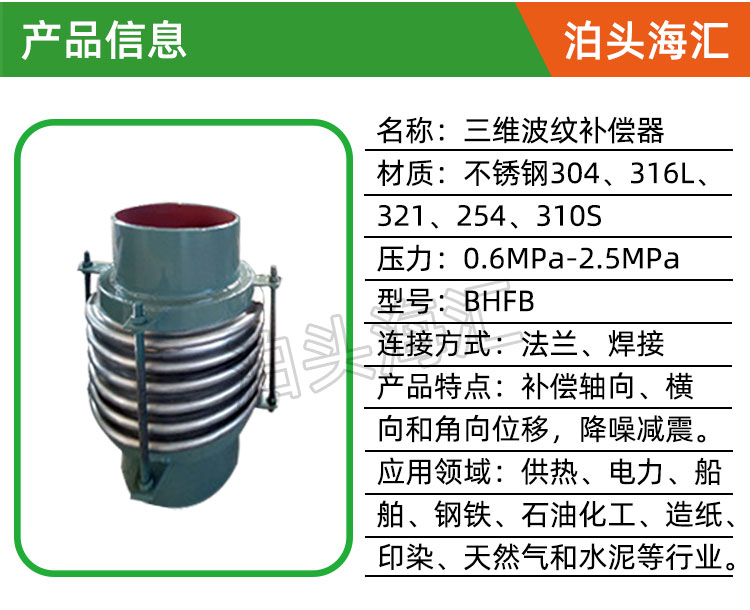

三維波紋補償器是火力發電廠鍋爐煤粉管道用的補償器，設計上獨到之處將導流筒與接管做成一體，且厚度也相等，增大了磨損的壽命。同時在波紋管內采用無機纖維棉做填充物以防止煤粉進入波紋管內，使波紋管的補償功能不受影響。波紋管為1Cr18Ni9Ti或SUS304材質制造，采用多層一次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。產品有較強的，具有補償量大、產品性能好、使用壽命長、等多種優點于一身，因此深受用戶的贊譽。本補償器分單聯（D），雙聯（S）兩種，以滿足軸向或角向補償?shù)男枰?。三維波紋補償器，包括兩組波紋管組件，內襯管和接管，波紋管組件包括波紋管，接管Ⅱ，環板，耳板，螺母和拉桿，波紋管兩端通過接管Ⅱ分別與環板和耳板連接，環板通過螺母和拉桿與耳板連接；波紋管組件Ⅰ一端連接接管Ⅰ，波紋管組件Ⅱ一端連接接管Ⅲ，波紋管組件Ⅰ與組件Ⅱ之間通過中間接管連接；接管Ⅰ與內襯管Ⅰ連接，內襯管Ⅰ與中間接管連接，中間接管與內襯管Ⅱ連接，內襯管Ⅱ與接管Ⅲ連接。用于煤粉輸送管道，補償器的偏轉角度位移量大，軸向位移量大，能補償和吸收管道設備運行時產生的較大位移。結構簡單，方便實用，使用壽命長，并且制造，安裝和維護都很方便。
