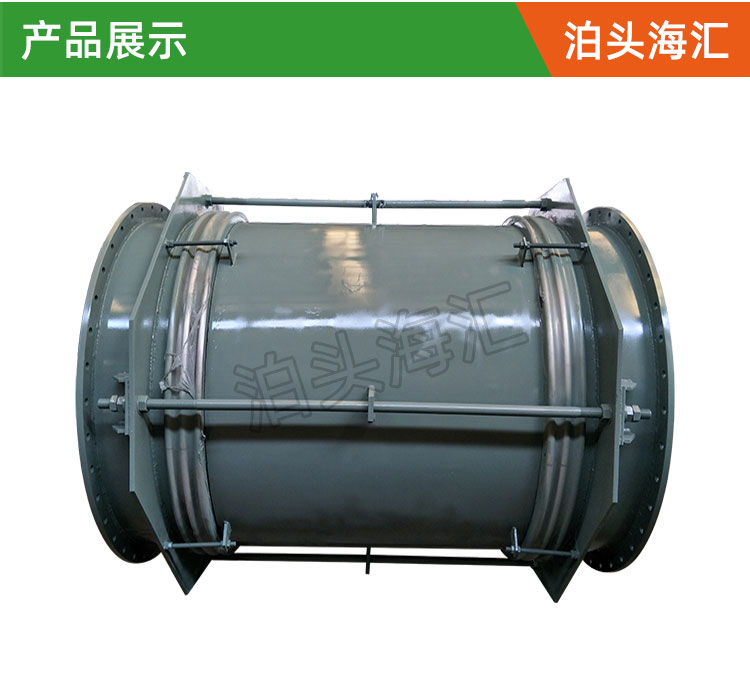

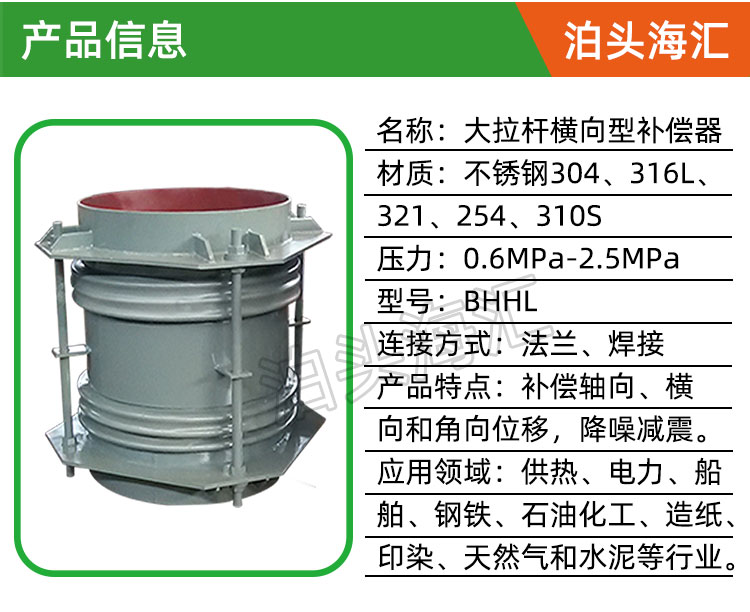

大拉桿橫向型波紋補償器是由兩個相同的波紋管，中間接管、端板、法蘭（或接管）以及大拉桿等零件構成。波紋管的角度偏轉可以吸收管道的單個或多個平面的橫向位移。大拉桿可以承受內部壓力推力和其它額外的外力。拉桿兩端的螺栓在出廠前已經過調整，安裝前大拉桿是松動的，位移時大拉桿上的球面螺母繞球面墊圈轉動，同時大拉桿還具有承受內壓推力的能力,每個波紋管兩端都連接有限位桿,用于限制波紋管較大拉伸長度，防止波紋管被拉斷。補償器具有補償量大、無泄漏、成本低等優點，近年來已廣泛應用于供熱管網。

適用范圍：

1.大拉桿補償器適用于蒸汽、熱水及各種無腐蝕性的介質。

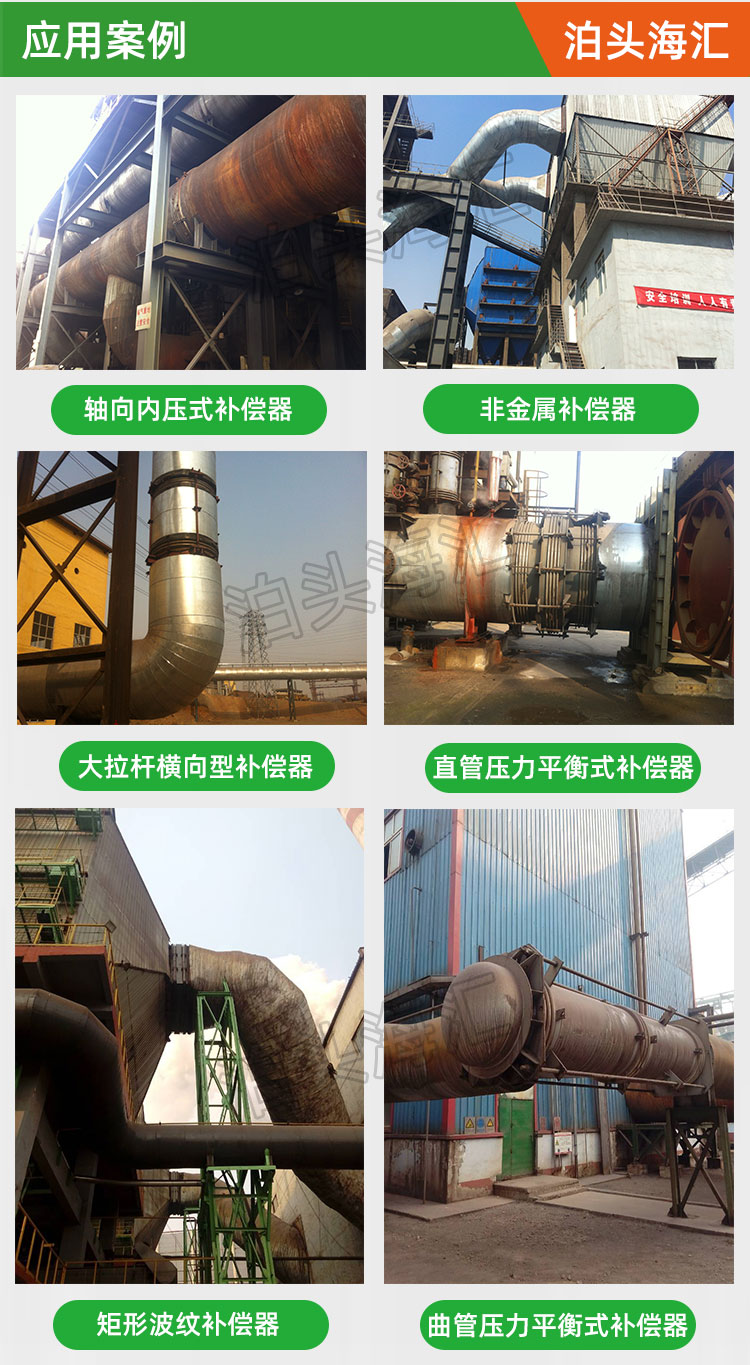

2.大拉桿補償器適合用于架空管道，由于其橫向變形的特點，須安裝在管道中的L和Z型部位，通常有水平安裝和垂直安裝兩種方式。水平安裝的優點是不影響疏水自流，缺點是增加占地面積及征地費用。垂直安裝由于占用空間與管道平面平行，所以通常不會增加占地面積，缺點是在管道翻高前須加裝疏水裝置，增加管道疏水量。
