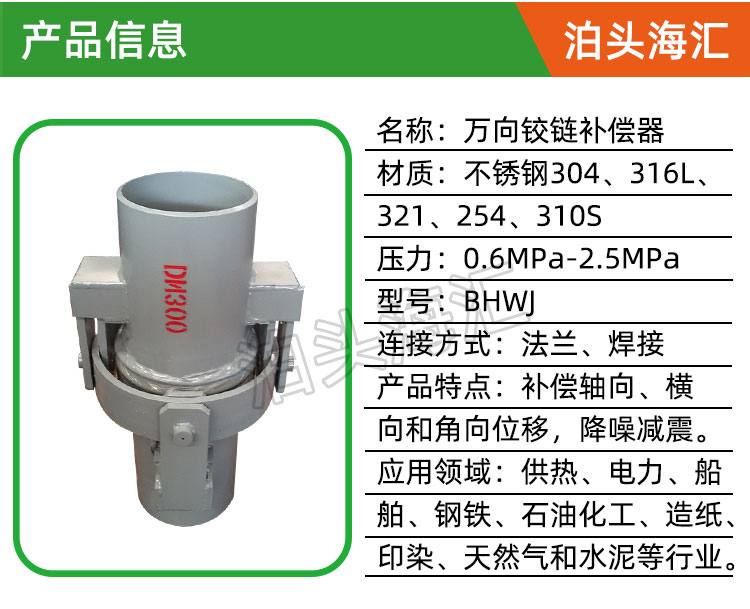

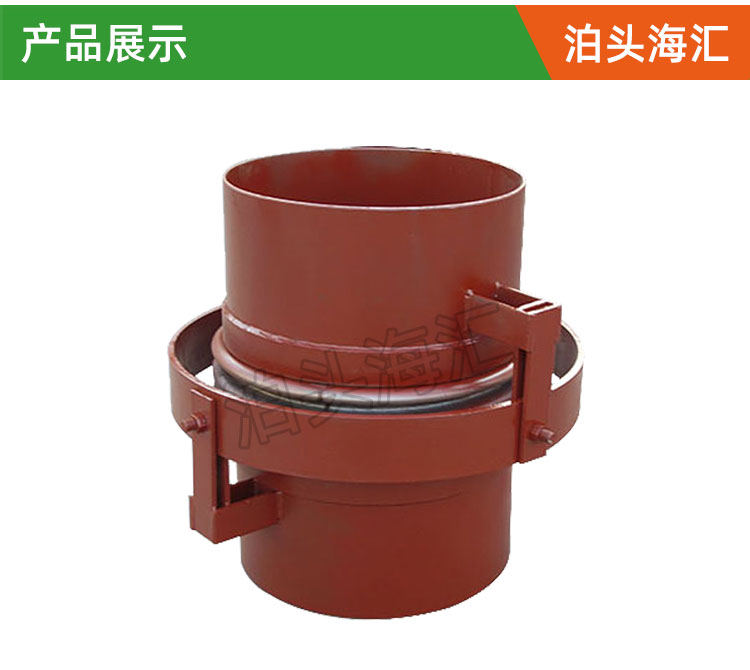

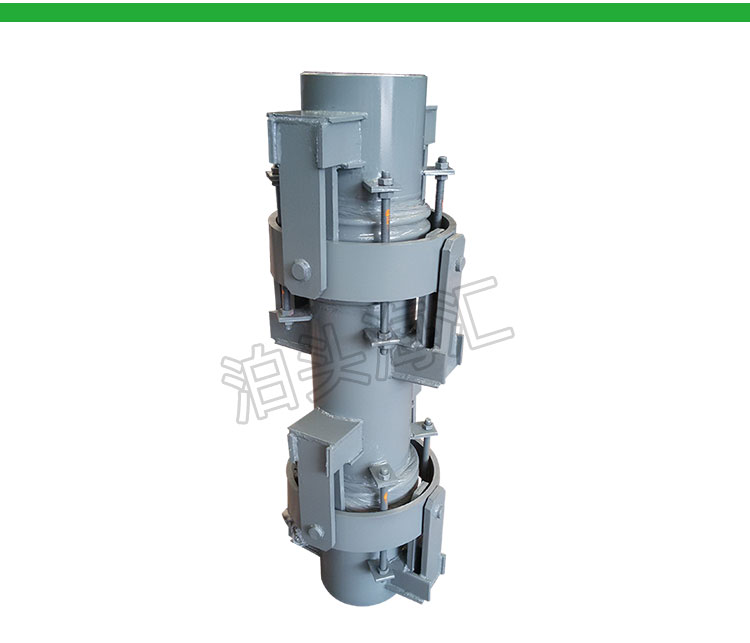

一、萬向鉸鏈波紋補償器結構特點：萬向鉸鏈波紋補償器有一個萬向環，在萬向環的周圍有兩對互相垂直的鉸鏈結構，因此它能吸收任意平面的角位移。能常吸收位移時，應有兩個或三個組合使用。

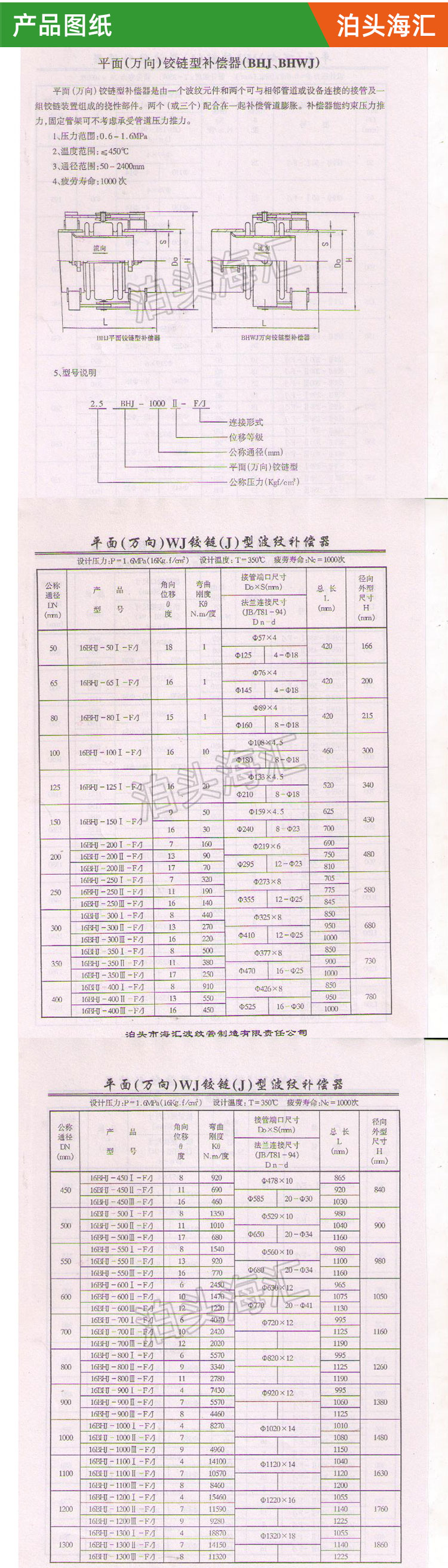

二、萬向鉸鏈波紋補償器型號：本廠生產DN100——3000mm　壓力級別0.1—2.5Mpa

三、萬向鉸鏈波紋補償器連接方式：1、法蘭連接式　2、接管連接式

四、萬向鉸鏈波紋補償器補償量：±2度—±9度

萬向鉸鏈補償器可以補償任意平面內的角位移。萬向鉸鏈補償器有一個萬向環，在其周圍有兩對相互垂直的鉸鏈結構。

鉸鏈補償器安裝注意事項：

1、為使鉸鏈波紋補償器起到補償作用，補償器兩端設固定支架，防止管道受內壓推力影響位移拉伸。

2、補償器的一端（指單向補償?shù)闹甭袷窖a(bǔ)償器死端）要靠近一端的固定支架，用補償器的活頭補償管道。

3、根據補償量設定兩個固定支架的距離，補償量一般不大于管徑。

4、試壓過程中以補償器不得出現拉伸現象。
