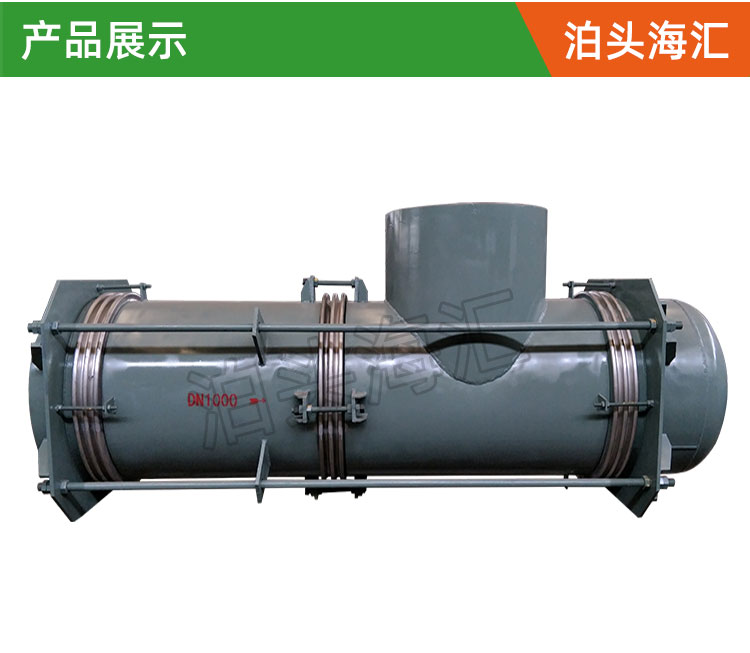

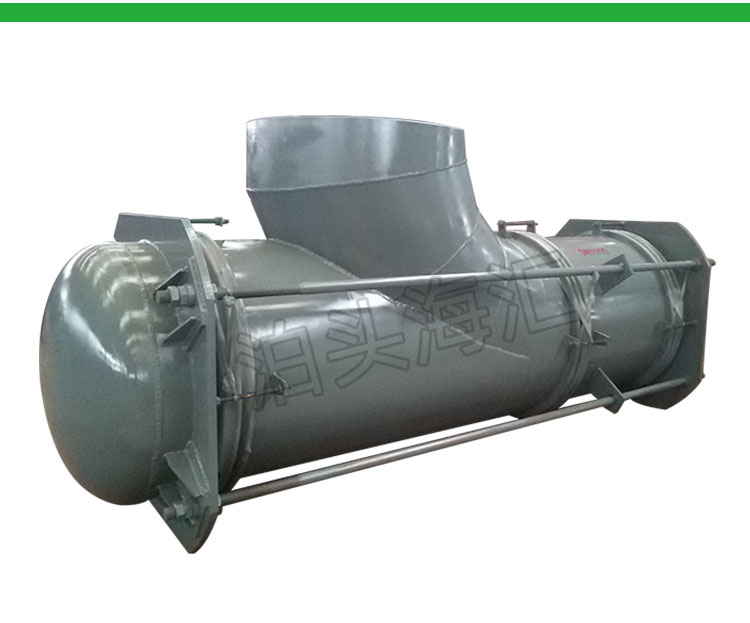

一、曲管壓力平衡式波紋補償器結構特點：曲管壓力平衡式波紋補償器的前部（通道端）有兩個工作波紋管，后部（平衡端）有一個平衡波紋管。當彎曲管產生橫向位移時，大拉桿上的球面螺母絲繞球面墊圈轉動。同時大拉桿承受內壓推力。補償器通道端的兩個波紋管可以補償彎曲管段產生的橫向位移，平衡端的平衡波紋管可以補償直管段的軸向位移。

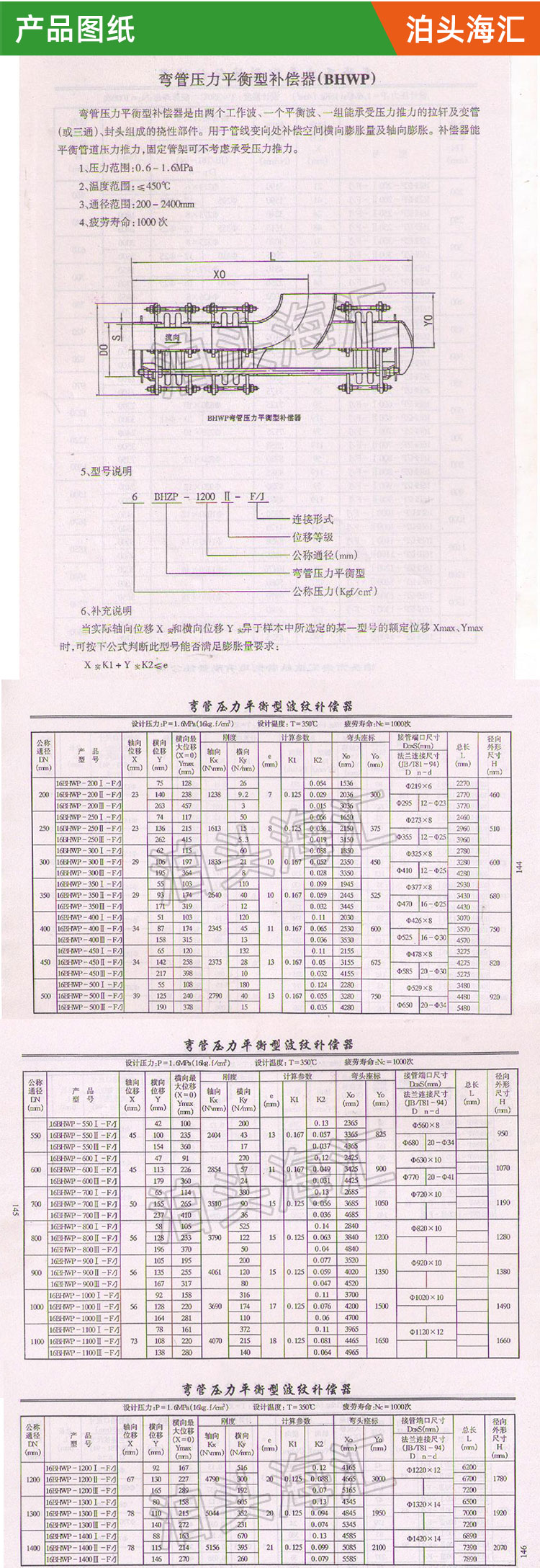

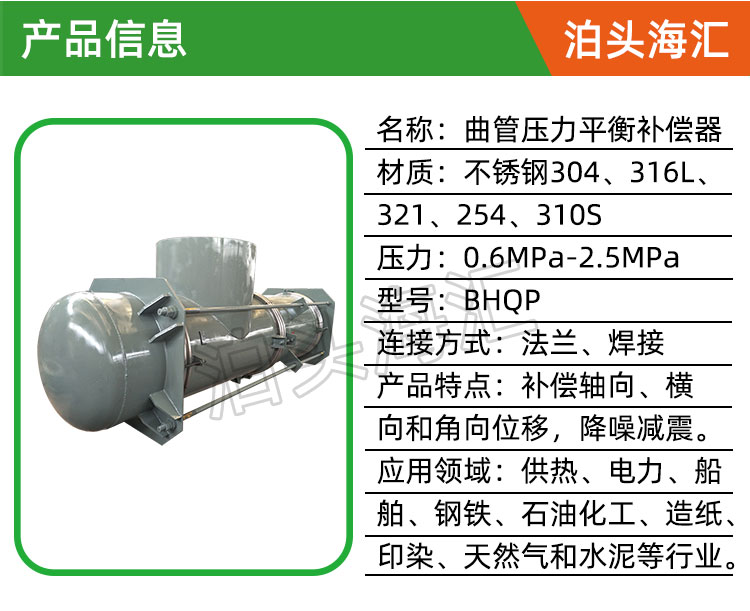

二、曲管壓力平衡式補償器型號：本廠生產DN300—2000mm　壓力級別0.01—0.6Mpa

三、曲管壓力平衡式補償器連接方式：1、法蘭連接式　2、接管連接式

四、曲管壓力平衡式補償器補償量：根據客戶要求

安裝使用注意事項：

1、曲管壓力平衡型補償器(膨脹節)一般應用在架空的直管線上，水平安裝。

2、曲管壓力平衡型補償器(膨脹節)安裝完后，所有的小拉桿須拆除。

3、為減少波紋管膨脹節對支座的彈性反力，在安裝前可對此類波紋管膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。

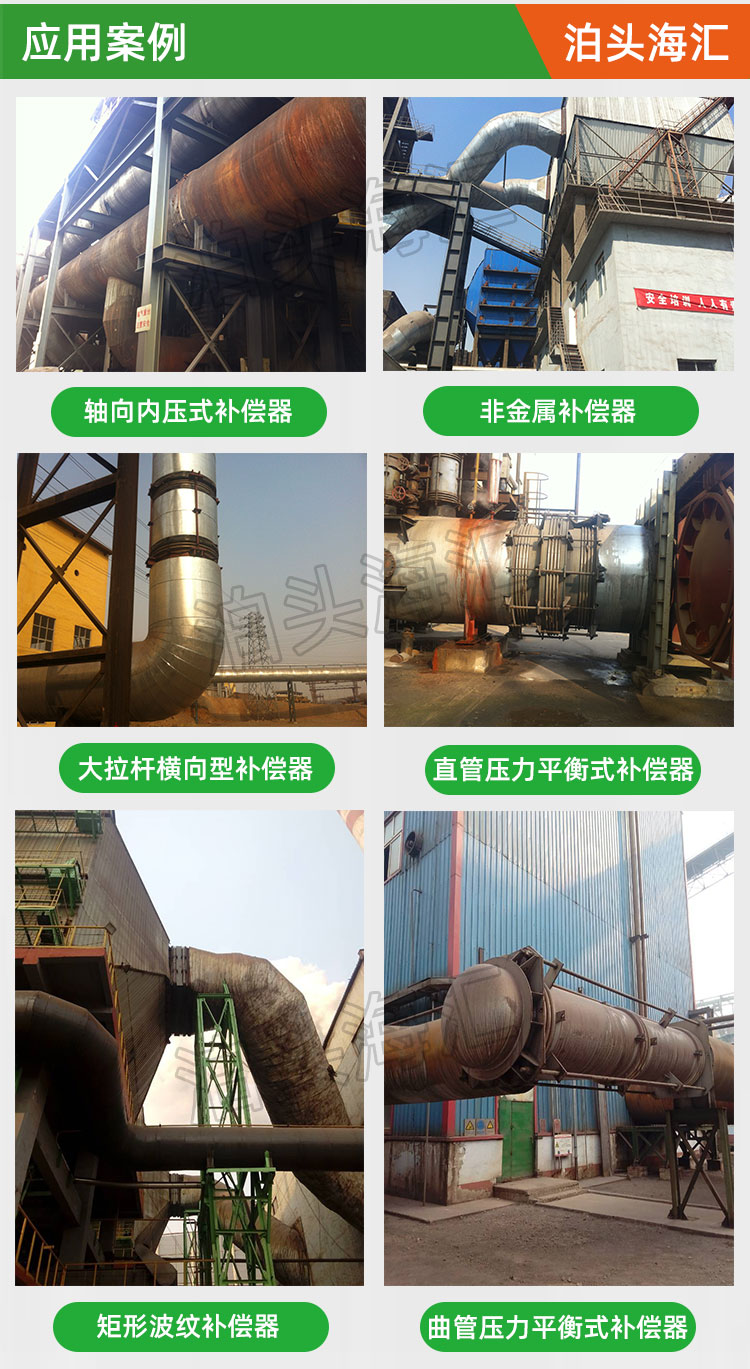

用途：適用于石化、鋼鐵、電力、有色金屬等部門，安裝在管道的拐彎處或與設備相連的空間管道上。它能補償軸向位移、橫向位移，而不會對管道系統或其它設備產生內壓推力。能衰減由于啟動、停車等引起系統壓力波振動，水擊，且能吸振降噪，設備運行。
